Dławik wejściowy i wyjściowy w infalacji z falownikiem

We wpisach poprzednich zostały już przedstwione urządzenia zewnętrzne wchodzące w skład instalacji z falownikiem takie jak bezpieczniki nadprądowe oraz styczniki, został również przedstawiony schemat ich połączenia z falownikami serii SY6600.



W tym artykule chciałbym w dalszym ciągu zająć się urządzeniami potrzebnymi do prawidłwej pracy falownika – omówione zostaną dławiki wejściowe i wyjściowe z falownika.



Dławiki wejściowe są umieszczane przed falownikiem i mają na celu ograniczenie propagacji zakłóceń i przepięć komutacyjnych – tłumią harmoniczne wyższych rzędów pojawiające się na wejściu falownika oraz poprawiają współcznnik mocy (mogą go zwiększać do 0,75 – 0,85).





Dławiki wejściowe przeznaczone do pracy z falownikami SY6600:

  • Falownik SY6600-0R4G-S2 – zalecany dławik: ACL-0010-EISC-E1M5
    Parametry:  Prąd=10A; Indukcyjność=1,500mH; Spadek nap.=2%;
  • Falownik SY6600-0R7G-S2 – zalecany dławik: ACL-0010-EISC-E1M5
    Parametry:  Prąd=10A; Indukcyjność=1,500mH; Spadek nap.=2%;
  • Falownik SY6600-1R5G-S2 – zalecany dławik: ACL-0015-EISH-E1M0
    Parametry:  Prąd=15A; Indukcyjność=1,000mH; Spadek nap.=2%;
  • Falownik SY6600-2R2G-S2 – zalecany dławik: ACL-0030-EISH-EM60
    Parametry:  Prąd=30A; Indukcyjność=0,600mH; Spadek nap.=2%;

Dławiki wyjściowe montowane są pomiędzy falownikiem a silnikiem. Mają one zadanie tłumienia zakłóceń generowanych przez przetwornicę oraz kompensowanie pojemności przewodów łączących silnik z falownikiem.

Dławiki wyjściowe przeznaczone do pracy z falownikami SY6600:

  • Falownik SY6600-0R4G-S2 – zalecany dławik: AOL-0005-EISC-E1M5
    Parametry:  Prąd=5A; Indukcyjność=1,500mH; Spadek nap.=0,5%;
  • Falownik SY6600-0R7G-S2 – zzalecany dławik: AOL-0005-EISC-E1M5
    Parametry:  Prąd=5A; Indukcyjność=1,500mH; Spadek nap.=0,5%;
  • Falownik SY6600-1R5G-S2 – zalecany dławik: AOL-0007-EISC-E1M0
    Parametry:  Prąd=7A; Indukcyjność=1,000mH; Spadek nap.=0,5%;
  • Falownik SY6600-2R2G-S2 – zalecany dławik: AOL-0010-EISC-EM60
    Parametry:  Prąd=10A; Indukcyjność=0,600mH; Spadek nap.=0,5%;

Istnieją falowniki mające wbudowane dławiki wejściowe lub wyjściowe, przykładem takich urządzeń są falowniki firmy LG/LS serii IS7.

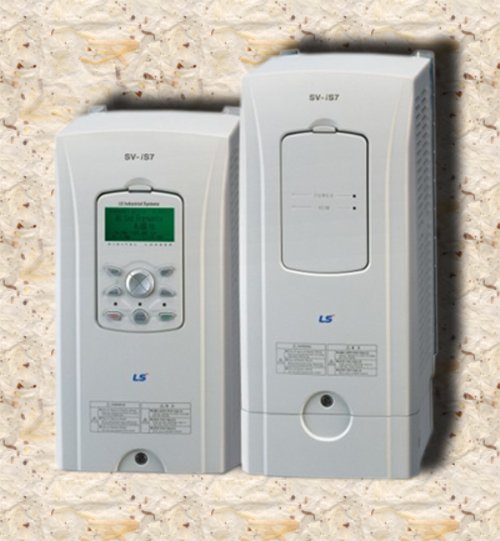

Falownik z wbudowanym dławikiem

Zapraszam do odwiedzenia sklepu internetowego oferującego powyższy falownik:
