Uruchamianie falownika SANYU SY8000 i zadawanie prędkości z wejścia analogowego

W celu uruchomienia falownika firmy SANYU model SY8000 w pierwszej kolejności należy podłączyć silnik, który będzie pracował z falownikiem (należy tutaj pamiętać by wyjściowa moc falownika odpowiadała znamionowej mocy silnika). Silnik podłączamy pod zaciski U V W falownika. Następnie należy przyłączyć falownik do sieci poprzez zaciski R S T  oraz podłączyć przewód ochronny PE.

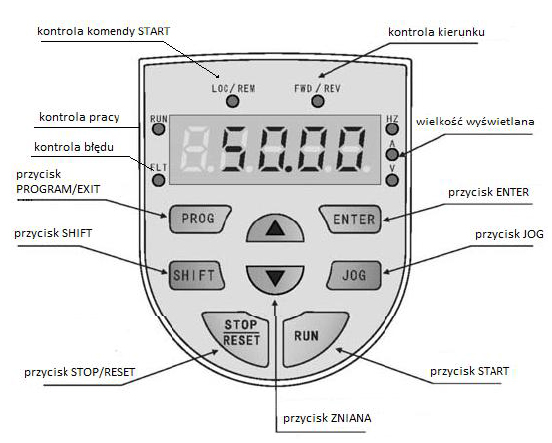

Uruchamiany po raz pierwszy falownik będzie pracował z ustawieniami fabrycznymi. Naciśnięcie przycisku RUN spododuje uruchomienie silnika, zaś manipulacja przyciskami ZMIANA będzie powodować zmianę prędkości silnika.

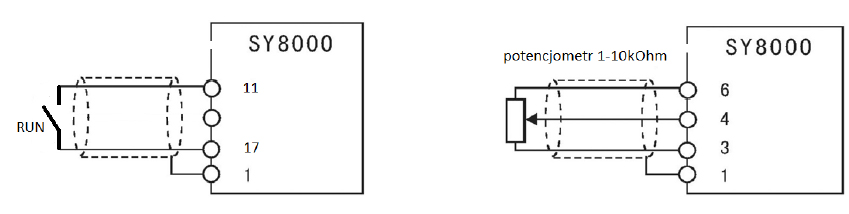

Istnieje również możliwość uruchamiania falownika podłączonym do niego przyciskiem oraz zadawanie prędkości potencjometrem przyłączonym do wejścia analogowego. W tym celu należy przycisk bistabilny podłączyć pod zaciski 17 i 11  (RUN), zaś potencjometr (o rezystancji od 1 do 10kOhm) pod zaciski 3, 4, 6. Tym sposobem falownik jest gotowy do uruchomienia i do zadawania prędkości poprzez wykorzystanie potencjometru.
